Open CADCADE API Pythonocc 빌드(Windows)





이번 글에서는 pythonocc 빌드를 위한 환경 구성 방법을 자세히 설명해 드리겠습니다





공식 pythonocc install guide는 아래를 참고 해주세요

https://github.com/tpaviot/pythonocc-core/blob/master/INSTALL.md

pythonocc-core/INSTALL.md at master · tpaviot/pythonocc-core







■ System Requirements (Windows)





Lpythonocc 빌드 구성 요소(pythonocc INSTALL.md 참고 해주세요)





- System Requirements 한번 확인 해주세요

---







1. Visual Studio 2022 설치



C++를 사용한 데스크톱 개발 클릭 후 설치



- C++를 사용한 데스크톱 개발 항목을 선택한 후 설치합니다.



---





2. Python 설치 (> 3.9)

위의 사진대로 클릭 후 Next 클릭

**Download debug binaries 체크 필수

-  설치 시 Download debug binaries 옵션 반드시 체크하세요!

-  참고 사항

    : py launcher 체크 버튼 안 나올 시 py launcher 삭제 후 재설치

    : 저는 파이썬 버전 3.10.11 다운 받았습니다.

---





3. cmake 설치

- 다운로드 링크

https://cmake.org/download/

Windows x64 installer 설치

- Windows x64 installer를 클릭하여 설치 합니다.

- 저는 3.30.8 버전 다운 받았습니다.



---





4. Git 설치 (Latest)

- 다운로드 링크

https://git-scm.com/downloads

- 최신 버전으로 설치 및 업데이트



---





5. SWIG 설치 (= 4.2.1)

- 설치 링크

https://sourceforge.net/projects/swig/files/swigwin/swigwin-4.2.1/swigwin-4.2.1.zip/download

- 다운로드 후 C:\swigwin 디렉토리에 압축 해제

- C:\swigwin 경로를 PATH에 추가

- 참고: 버전이 맞지 않을 경우, CMakeLists.txt를 수정 필요 합니다.



---







6. Open CASCDE 설치 (=7.8.1)

- 다운로드 링크

https://dev.opencascade.org/release

Download - Open CASCADE Technology

금일 25.3.6일 기준으로 version 7.9.0이 나왔네요 저는 version 7.8.0 다운로드 했습니다.

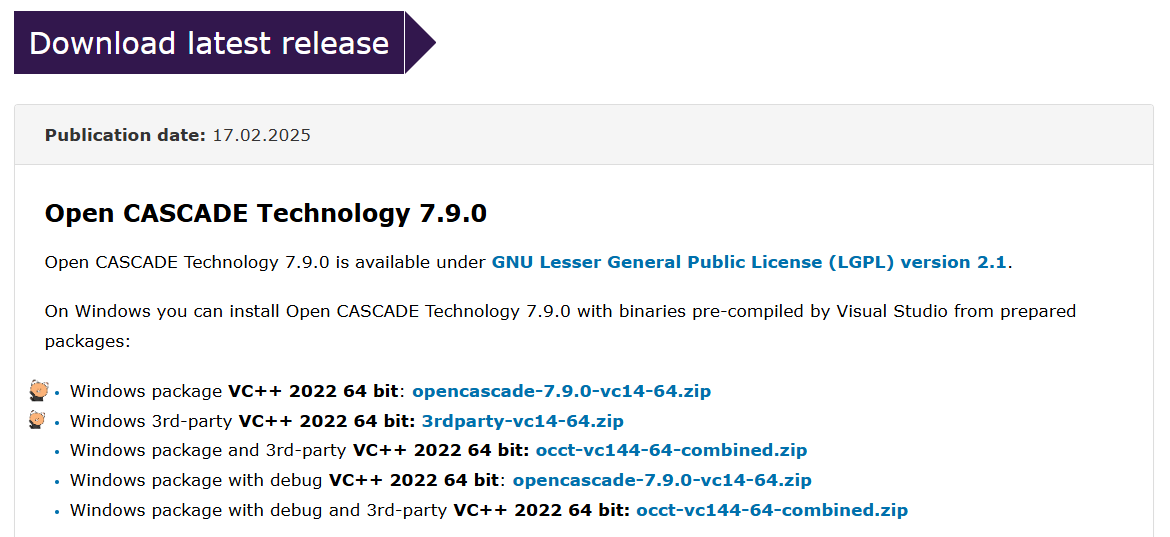

- 다운로드 파일

• opencascade-7.9.0-vc14-64.zip / 3rdparty-vc14-64.zip

- 설치 방법

• C:\OpenCASCADE-7.8.0 폴더 생성
• opencascade-7.9.0-vc14-64  / 3rdparty-vc14-64의 하위 폴더들을 OpenCASCADE-7.8.0 폴더에 넣습니다.

위 처럼 맞춰주세요

---





7. Pythonocc Install

cd C:
git clone https://github.com/tpaviot/pythonocc-core.git
cd pythonocc-core
mkdir cmake-build # 빌드를 위한 디렉터리 생성



---





8. 시스템 변수 설정

setx OCCT_INCLUDE_DIR "C:/OpenCASCADE-7.8.1.1-vc10-64/occt-7.8.1.1/inc"
setx OCCT_LIBRARY_DIR "C:/OpenCASCADE-7.8.1.1-vc10-64/occt-7.8.1.1/win64/vc14/lib"
setx OCCT_ESSENTIALS_ROOT "C:/OpenCASCADE-7.8.0/occt-vc143-64/win64/vc14/bin"

---





9. Python numpy install

- 2번에서 설치한 Python 환경에  numpy 설치

pip install numpy

---





10. CMake GUI 실행

- Configure 설정

• source  code : C:/pythonocc-core
• binaries : C:/pythonocc-core/cmake-build
• 위 처럼 설정 후 Configure -> Generate -> Open Project

---





11. visual studio 빌드 (Release)

- Release로 변경 후 빌드 실행

---





12. 빌드된 PythonOCC를 Install

- 빌드된 파일을 Python의 site-packages 폴더에 설치 하면 됩니다.

cmake --install . --config Release --prefix "C:.../Local/Programs/Python/Python310/Lib/site-packages"



---







PythonOCC Import











보통 cmake configure(10번) 할 때 오류가 제일 많이 발생하는데

다음 글에서 자세한 오류 해결 방법을 다룰 예정입니다.
